一、型号及名称 1、组装式转轮除湿机型式见表1
表1
型式 | 结构型式 | 整体式 组装式 | TS
Z | 再生加热方式
配套设备型式 | 电加热
蒸汽加热
带风冷却装置 | D
Q
F |
例如：HCZD-50F 表示组装式转轮除湿机机额定除湿量50kg/h,电加热再生，带风冷却装置
二、原理构造
HCZD/HCZQ— F 系列组装式转轮除湿机的工作原理是湿空气通过风冷却装置冷却去掉部分湿后，进转轮除湿段进一步除湿，再由后冷却段将转轮段产生的温升降低，这样就获得低温低湿的干燥空气，然后用高效离心送风机送至所需工艺地点或车间，库房使用。
HCZD/HCZQ— F 系列组装式转轮除湿机箱体结构为彩色双层保温夹心板，用铝型材拼装而成，不但美观大方，而且能有效保护机内空气质量。
整个机组有过滤段，风冷却段，转轮除湿段，后冷却段，风机段等组成。
工艺流程图

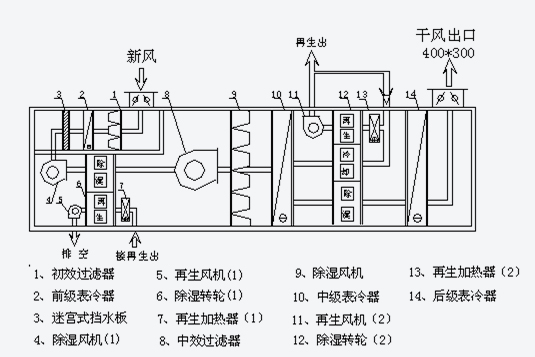

设备结构图
节能措施说明
防冷桥框架减少冷量损失。 | 机组隔热调节阀有效防止除湿轮烧坏。 | 除湿轮采用瑞典PROFLUTE特供的高密度汰硅转轮，比瑞典PROFLUTE普通硅转轮效率高25%。 | 一流的制造环境，造就出高品质的设备。 | 机组前、后各段全密封结构。 | 控制采用可编程电脑控制系统，技术与日本同步，带自诊断功能，人机界面，一目了然。 |
三、特点和主要技术参数
HCZD/HCZQ— F系列组装式转轮除湿机保留了整体式转轮除湿机的全部优点，特点，弥补了温升的不足，得到最佳优化组合，具体结构紧凑合理，占地少，更方便、更经济，设计人员只需根据温湿度要求，除湿空间大小，人员的多少，进行技术设计，就能准确而快速的选出一台合适的机组，满足您的需要，为您的蓝图锦上添花，为尊敬的客户您创造一个理想的环境。HCZD/HCZQ— F 系列组装式转轮除湿机产品的主要技术参数见表2
| 名称 型号 | 风冷机 | 制冷系统 | 送风系统 | 制冷量 w | 风量 M3/h | 电 源 | 功率 kw | 压缩机
功率
KW | 使用
工质 | 控制型式 | 注
入
量 | 蒸发
器
冷凝
器 | 送风机 |
| 风量 M3/h | 功率 kw | 过滤器 | HCZD-3F | 12500 | 2550 | 三 相 四 线 380V50hz | 4.7 | 3.75 | R22R22 | 膨 胀 阀 | 3.8 | 高
效 铜
管 铝
片 换
热
器 | 2500 | 0.45 | 初效 | HCZQ-3F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-6F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-6F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-10F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-10F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-15F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZQ-15F | 12500 | 2550 | 4.7 | 3.75 | 3.8 | 2500 | 0.45 | HCZD-20F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-20F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-25F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-25F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-30F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZQ-30F | 24500 | 5050 | 10.5 | 7.50 | 7.6 | 5000 | 0.90 | HCZD-40F | 36500 | 5050 | 15.2 | 11.25 | 11.4 | 7500 | 1.50 | HCZQ-40F | 36500 | 7550 | 15.2 | 11.25 | 11.4 | 7500 | 1.50 | HCZD-50F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZQ-50F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZD-60F | 48500 | 10050 | 21.5 | 15.00 | 16.5 | 10000 | 3.00 | HCZQ-60F | 48500 | 10050 | 21.5 | 1500 | 16.5 | 10000 | 3.00 | HCZD-80F | 72500 | 15050 | 32.0 | 22.50 | 24.2 | 15000 | 3.80 | HCZQ-80F | 72500 | 15050 | 32.0 | 22.50 | 24.2 | 15000 | 3.80 | HCZD-100F | 96500 | 20050 | 44.8 | 30.00 | 32.5 | 20000 | 6.00 | HCZQ-100F | 96500 | 20050 | 44.8 | 30.00 | 32.5 | 20000 | 6.00 | HCZD-120F | 120000 | 25050 | 47.0 | 35.50 | 38 | 25000 | 8.00 | HCZQ-120F | 120000 | 25050 | 47.0 | 35.50 | 38 | 25000 | 8.00 |
转轮 | 处理风机 | 再生风机 | 电热再生 | 蒸汽再生 | 后冷却段 | 风量 M3/h | 除湿
量 Kg/h | 直径
×
厚度
mm | 风 量
M3/h | 功 率
kw | 风 量
M3/h | 功 率
kw | 型 式 | 功 率 | 蒸汽耗 量 Kg/h | 传热面 积 M2 | 换 热
面 积 M2 | |
790 | 3.05 | 400×200 | 790 | 0.37 | 220 | 0.06 | 不 锈 钢 管 电 热 式 | 3.9 |
|
| 8.6 | 790 | 3.05 | 400×200 | 790 | 0.37 | 220 | 0.06 |
| 6 | 1.5 | 8.6 | 1600 | 5.6 | 600×200 | 1600 | 1.1 | 360 | 0.18 | 7.8 |
|
| 12.9 | 1600 | 5.6 | 600×200 | 1600 | 1.1 | 360 | 0.18 |
| 10.2 | 2.63 | 12.9 | 2035 | 9.2 | 800×200 | 2035 | 2.2 | 1600 | 1.1 | 13.5 |
|
| 29.6 | 2035 | 9.2 | 800×200 | 2035 | 2.2 | 1600 | 1.1 |
| 30.4 | 7.89 | 29.6 | 2713 | 16.4 | 800×300 | 2713 | 3 | 1600 | 1.1 | 18.0 |
|
| 37.4 | 2713 | 16.4 | 800×300 | 2713 | 3 | 1600 | 1.1 |
| 40.5 | 10.51 | 37.4 | 3180 | 19.4 | 800×400 | 3180 | 3 | 2300 | 2.2 | 27 |
|
| 45.3 | 3180 | 19.4 | 800×400 | 3180 | 3 | 2300 | 2.2 |
| 47.4 | 12.4 | 45.3 | 4240 | 25.6 | 1000×300 | 4240 | 5.5 | 2300 | 2.2 | 36 |
|
| 62.0 | 4240 | 25.6 | 1000×300 | 4240 | 5.5 | 2300 | 3 |
| 63.3 | 16.5 | 62.0 | 5000 | 30 | 1000×400 | 5000 | 5.5 | 3000 | 3 | 45 |
|
| 73.6 | 5000 | 30 | 1000×400 | 5000 | 5.5 | 3000 | 3 |
| 74.1 | 19.3 | 73.6 | 6700 | 40 | 1250×300 | 6700 | 5.5 | 3000 | 3 | 54 |
|
| 97.2 | 6700 | 40 | 1250×300 | 6700 | 5.5 | 3000 | 3 |
| 89 | 25.7 | 97.2 | 8150 | 50 | 1250×400
1400×300 | 8150 | 5.5 | 3000 | 3 | 66 |
|
| 120.0 | 8150 | 50 | 1250×400
1400×300 | 8150 | 5.5 | 3000 | 3 |
| 116 | 34.1 | 120.0 | 9600 | 57.6 | 1500×400 | 9600 | 7.5 | 3200 | 3 | 78 |
|
| 138.0 | 9600 | 57.6 | 1500×400 | 9600 | 7.5 | 3200 | 3 |
| 143 | 37.0 | 138.0 | 13500 | 82.8 | 1800×300 | 13500 | 7.5 | 5100 | 5.5 | 108 |
|
| 216 | 13500 | 82.8 | 1800×300 | 13500 | 7.5 | 5100 | 5.5 |
| 198 | 51.4 | 216 | 17000 | 102.4 | 2000×300 | 17000 | 11 | 5100 | 5.5 | 135 |
|
| 253.8 | 17000 | 102.4 | 2000×300 | 17000 | 11 | 5100 | 5.5 |
| 252 | 65.7 | 253.8 | 20400 | 120 | 2000×400 | 20400 | 15 | 6780 | 5.5 | 162 |
|
| 294.6 | 20400 | 120 | 2000×400 | 20400 | 15 | 6780 | 5.5 |
| 302.4 | 83.6 | 294.6 |
注：1、压缩机为进口全封闭半封闭式，送风机为高效离心式送风机 2、机组进风参数：t=25℃ Ø =75% 3，传热面积是在再生加热×30℃，出口110℃，再生蒸汽表压2kg/cm2,传热系数40w/m2h.c 计算值
四、适用范围 适用于电子、电器、制药、化工、化纤、胶卷、橡胶轮胎、玻璃合片、锂电池生产工艺、木材干燥、印刷、食品、粮食贮藏、卷烟、银行金库、地下配电室、图书馆、档案的保存、低温低湿的车间及场所。 本机组可满足空气参数在20~25℃，相对湿度《25%范围内使用。 适合具有冷冻水源，蒸汽热源条件的厂矿企业使用。
|
